Атмосферна волога і конденсат – вплив на системи стисненого повітря
У системи підготовки і обробки стисненого повітря надходить звичайний атмосферне повітря, обов'язково містить домішки і вологу у вигляді конденсату.
Олія використовується в компресорах для змащування, ізоляції та охолодження. Після стиснення гаряча повітряна маса під тиском надходить в охолоджувач для зниження температури робочого повітря. При зниженні температури повітря здатний містити менше вологи, а надлишок вологи відділяється у вигляді конденсату. Стиснене повітря додатково охолоджується в період проходження в системах трубопроводів і осушувачах, що призводить до появи та необхідності усунення з системи конденсату.
Саме тому отводчики конденсату є ключовим елементом добре налагоджений системи обробки та підготовки стисненого повітря, про важливу роль якого на жаль, часто забувають. Всі ваші витрати на висококласні компресорі і очисні обладнання можуть вилетіти в трубу, якщо своєчасно з тих самих труб і системи в цілому не видалити конденсат, неминуче що утворюється при роботі.

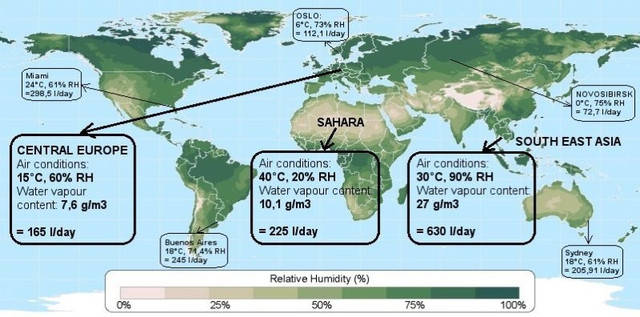

Нижче наведено декілька прикладів утворення конденсату для компресора з потужністю 90 кіловат при безперервній роботі протягом 24 годин. Наведені дані вірні для систем з холодним осушувачем повітря. За точку роси під тиском прийнята температура 3 градуси Цельсія, за робочий тиск компресора - 7,5 бар, номінальний обсяг протоки – 1000 куб. метрів на годину. Дані представлені для регіонів Південно-східної Азії, Сахари, Центральної Європи і деяких міст.
Конденсат в системах стисненого повітря призводить до серйозних проблем:
- непостійна подача сухого повітря призводить до технічних проблем: волога в повітрі вимиває мастило з деталей системи і призводить до падіння продуктивності і частого техобслуговування.
- присутність води призведе до утворення іржі і соле-відкладенням у трубах вашої системи. Забруднення твердими частинками призводить до поломки обладнання.
- висока вміст забруднювачів водних в осушувачах повітря і фильтроэлементах вашої системи не дозволить їм забезпечити належної ступеня очищення повітря. Водяні затори, до яких призводить недолжное функціонування конденсатовідвідників, призведе до поломки адсорбційного осушувача.
- не усунена рідина може прорватися нагору по системі і вивести з ладу компресор.
- залишок вологи призводить до нагромадження на робочих елементах системи нафтопродуктів і води, що містяться в конденсаті, що призводить до подальшого забруднення і утворення замерзлої води всередині елементів системи.
- Тверді частинки в конденсаті можуть призвести до блокування конденсатовідвідників у відкритому положенні, що неминуче призводить до великих энергопотерям.
- перенесення конденсату до кінцевого споживача призводить до непоправних негативних наслідків для продукту і процесів системи стисненого повітря.
Концентрація води в стислому повітрі виражається показником точки роси під тиском (ТР під Д). У цій розсилці ми не будемо докладно зупинятися на цьому показнику, для розмови про якість повітря і вологи достатньо буде висвітлити стандарт ISO 8573-1. Наведена таблиця коротко підсумовує зміст стандарту.
| Клас очищення | 0 | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Залишковий вміст вологи | Точка роси під тиском | °C | ≤ − 70 | ≤ − 40 | ≤ − 20 | ≤ 3 | ≤ 7 | ≤ 10 | |
| °F | − 94 | − 40 | − 4 | 38 | 45 | 50 | |||
